红外热成像仪应用案例:工业管道检测



在现代工业体系中,管道犹如城市的“血脉”,为整个生产流程提供必要的能源和物质传输。然而,随着时间的流逝,这些“血脉”可能会遭遇老化、堵塞、腐蚀等问题。这不仅会影响生产效率,还可能带来严重的安全隐患。因此,对工业管道系统实施全面且及时的检测与维护至关重要。


在这一背景下,红外热成像仪作为一种高效、非破坏性的检测工具,正逐渐受到越来越多企业的青睐。它利用红外辐射的原理,能够捕捉物体表面的温度变化,并将其转化为可见的热图像。通过对热图像进行专业分析,我们能够准确识别出管道系统中的各种潜在故障和安全隐患,迅速定位并解决管道的“健康问题”,进而确保工业生产在安全、稳定的环境中进行。


管道内壁 (2).jpg

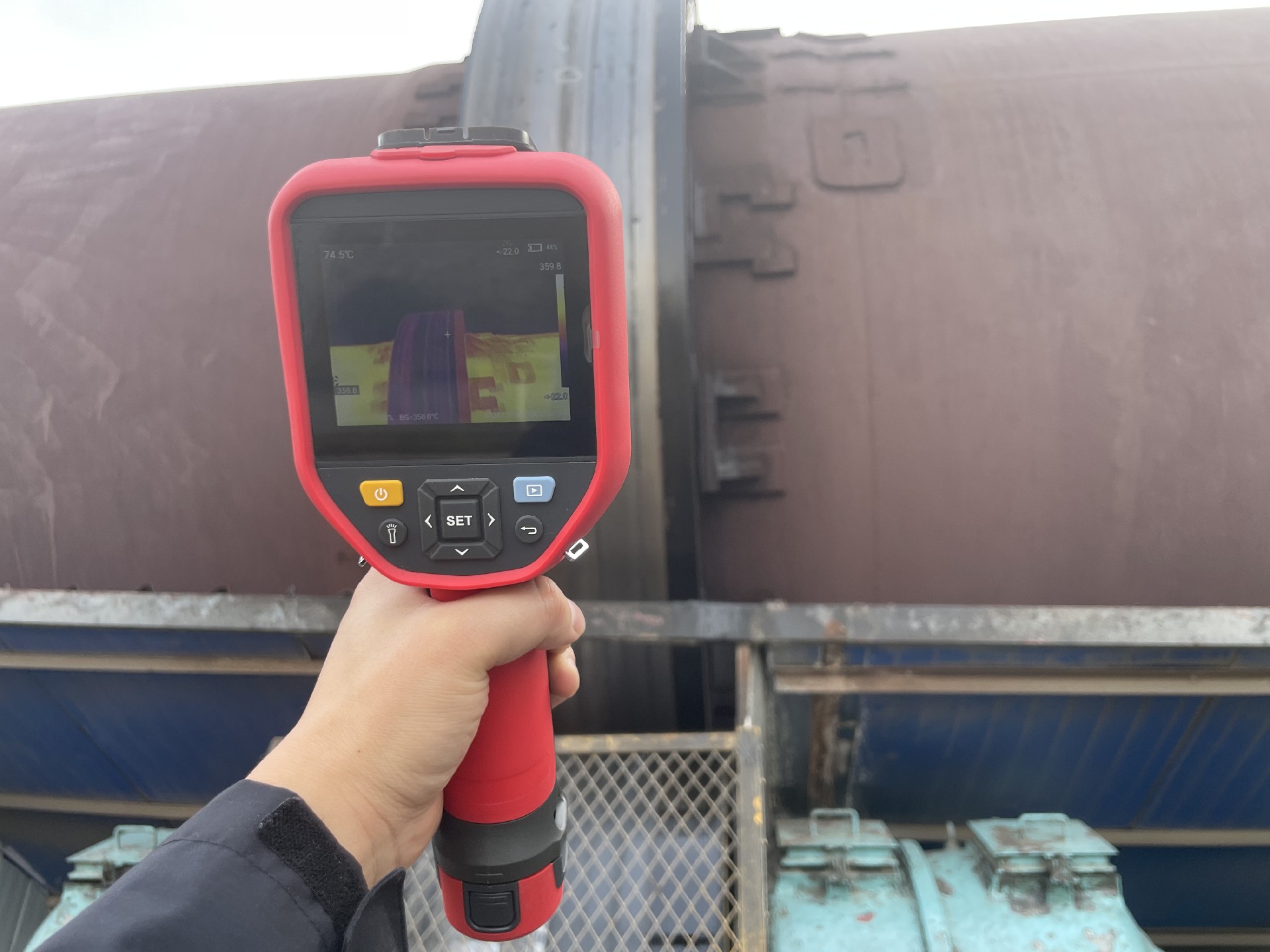

▲UTi384G触屏可调焦红外热成像仪现场应用图



▲UTi320E工业款红外热成像仪现场应用图


具体来说,红外热成像仪在工业管道检测中的应用主要体现在以下几个方面:


管道堵塞检测。由于堵塞部位的热容量不同,会导致其温度与其他部位存在差异,这种差异在热图像中能够清晰呈现,从而助力快速定位堵塞位置。

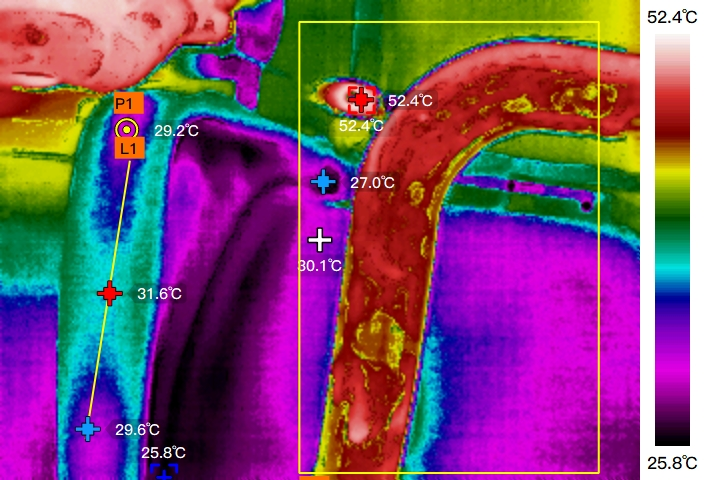

▲管道堵塞热图像

管道内壁的磨损和腐蚀情况检测。当管道内壁受到磨损或腐蚀时,其温度往往会比正常部位偏高。通过红外热成像仪的拍摄,我们可以发现这些异常温度区域,并进一步判断磨损或腐蚀的程度。

管道保温材料的脱落情况检测。保温材料的脱落会导致管道外壁的温度升高,这种温度变化同样可以在红外热图像中显现。通过对热图像的分析,我们可以评估保温材料的完整性,及时发现并修复脱落部位,确保管道系统的保温效果达到最佳状态。

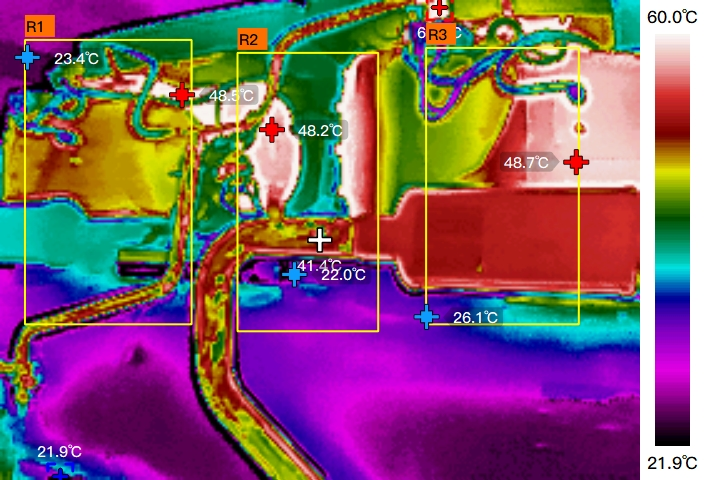

▲管道保温材料脱落热图像

换热器炉管故障检测。当炉管出现堵塞或内漏时,会导致换热效率降低,影响正常生产并造成能源浪费。通过红外热成像仪的拍摄和分析,我们可以迅速定位故障位置,并采取相应措施进行修复。

对于管道因局部温度波动较大导致的材料热疲劳问题,红外热成像仪同样具有独特的检测能力。一旦管道材料因热疲劳出现裂纹或泄漏,渗漏介质与管道外壁之间的温差会在热图像中清晰地反映出来。

管道局部温度波动较大 (2).jpg

▲管道因局部温度波动较大导致的材料热疲劳热图像

在加热炉或是反应器炉管故障检测中,红外热成像仪同样展现出了其独特的应用价值。加热炉或反应器炉管在高温高压和强腐蚀性的环境下工作,容易出现热斑、龟裂、渗碳、氧化、热裂、减薄等故障,从而影响其使用寿命。通过使用红外热成像仪,我们可以捕捉到炉内炉管故障的热图像,为后续的维修工作提供精准的数据支持。

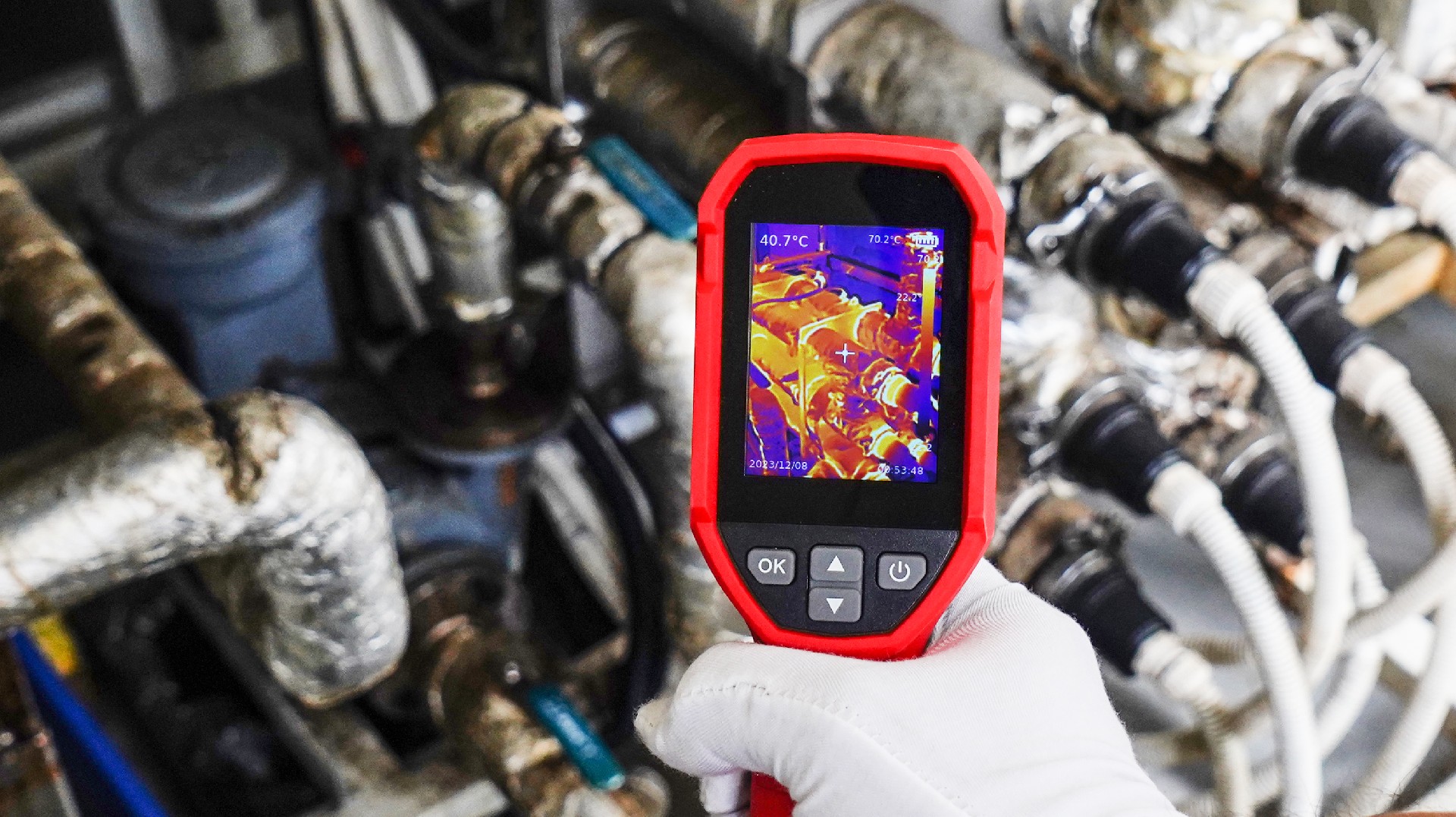

▲UTi160S红外热成像仪现场应用图


为了满足不同用户的需求,我们推荐以下三款红外热成像仪。


01/

UTi384G触屏可调焦红外热成像仪

产品分辨率高达384*288,确保了成像的清晰度。配备手动等温功能,允许用户自定义温度显示,使得异常温度部位一目了然。具备高温自动追踪功能,一旦检测到高温异常点,设备将自动追踪并快速判断,帮助运维人员进行评估分析与及时采取应对措施,以避免潜在的安全隐患。



02/

UTi160S红外热成像仪

UTi160S红外热成像仪是一款轻巧便携、功能全面的经济型手持设备。测温范围广泛,可精准捕捉从-20℃至550℃的温度信息。160×120的高红外分辨率和25Hz的帧频,确保成像清晰、流畅。搭载T-Mix 2.0融合算法,支持自适应双波段图像融合,可智能适应不同的拍摄距离,进而增强图像的细节表现力。




03/

UTi260E/UTi320E工业款红外热成像仪

UTi260E/UTi320E工业款红外热成像仪配备3.5英寸的显示屏,结合320×240的红外分辨率(UTi260E为256×192)和200万像素的可见光像素,确保了图像清晰、细腻。拥有-40℃至400℃的宽广测温范围(UTi260E为-20℃至550℃),适应性强,能够应对各种复杂的温度环境。中心点测温功能,使其能够迅速定位目标区域的温度最高点。而高低温自动追踪功能,则能持续跟踪温度变化,确保不遗漏任何异常。



总之,红外热成像仪在工业管道检测中的应用具有广泛性和深入性。其高效、准确的检测能力不仅能够助力及时发现潜在故障,为维修与保养提供有力支持;还能够提高生产效率、降低能耗,为企业的可持续发展贡献力量。随着科技的不断进步和应用的不断深化,相信红外热像仪将会在管道检测领域发挥更加重要的作用。如果您正在寻找一款高效、专业的工业管道系统检测工具,不妨考虑我们推荐的产品。
